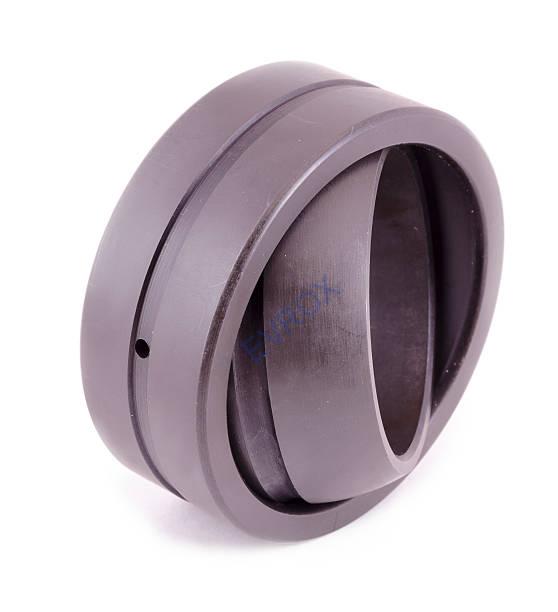

Ložisko GE 40 E, ZVL

Ložisko GE 40 E

40x62x28 mm

ZVL

• Kĺbové ložiská typu GE sú radiálne klzné ložiská, ktoré patria medzi štandardizované strojné elementy. Používajú sa na prenos radiálnych a kombinovaných radiálnych a axiálnych zaťažení a zároveň umožňujú uhlové vychýlenie medzi hriadeľom a telesom.

Konštrukcia:

• Skladajú sa z vnútorného krúžku s vypuklou sférickou vonkajšou plochou a vonkajšieho krúžku s konkávnou sférickou vnútornou plochou.
• Táto konštrukcia umožňuje vzájomný naklápací a kývavý pohyb medzi týmito dvoma krúžkami.

Materiály a prevedenia:

• Najčastejšie sa vyrábajú z ložiskovej ocele. Krúžky bývajú kalené, brúsené a niekedy fosfátované.
• Existujú rôzne kombinácie klzných povrchov, napríklad oceľ/oceľ (vyžaduje údržbu a mazanie) alebo oceľ/plast (často bezúdržbové).
• Niektoré typy GE ložísk môžu mať tesnenia (napríklad 2RS) na oboch stranách, ktoré chránia ložisko pred nečistotami.

Vlastnosti a výhody:

• Schopnosť vyrovnávať nesúosovosť: Ich hlavnou výhodou je schopnosť kompenzovať uhlové vychýlenie a nesúosovosť medzi spojenými komponentmi.
• Vysoká nosnosť: Sú vhodné pre prenos vysokých statických, striedavých alebo rázových zaťažení.
• Kompaktné rozmery: Zvyčajne majú relatívne malé rozmery v porovnaní s ich nosnosťou.
• Jednoduchá montáž: Ich konštrukcia umožňuje pomerne jednoduchú montáž.

Použitie: Klbové ložiská GE sa používajú v širokej škále aplikácií, vrátane:

• Stavebné stroje (napr. rýpadlá, žeriavy)
• Poľnohospodárske stroje
• Textilné stroje
• Baliace stroje
• Priemyselné roboty
• Hydraulické valce
• A mnoho ďalších

Typy a označenia:

• Prevedením klzných plôch: Napríklad GE...E (oceľ/oceľ, vyžaduje údržbu), GE...ET (oceľ/PTFE kompozit, bezúdržbové).
• Prítomnosťou tesnení: Napríklad GE...2RS (s obojstranným tesnením).
• Konštrukčnými detailmi: Napríklad s drážkou a mazacím otvorom na vnútornom a vonkajšom krúžku (označenie K alebo K1).

Dôležité aspekty pri výbere a používaní:

• Zaťaženie: Je potrebné zohľadniť veľkosť a smer pôsobiaceho zaťaženia.
• Rýchlosť pohybu: Kĺbové ložiská sú vhodné pre relatívne nízke klzné rýchlosti.
• Mazanie: V závislosti od typu klzných plôch môže byť potrebné pravidelné mazanie. Bezúdržbové varianty majú špeciálne klzné vrstvy, ktoré nevyžadujú dodatočné mazanie.
• Prevádzkové podmienky: Je potrebné zvážiť teplotu, prítomnosť nečistôt a iné faktory prostredia.
