Klinové remene



Prevody s klinovými remeňmi sú najčastejšie používané riešenia pre prenos sily. Ich výhodou je nízky prvotný náklad, jednoduchá obslužnosť, ľahká výmena, možnosť vysokých pomerov prenášaných síl a možnosť prenášať veľkú škálu rýchlostí.

Klinový remeň sa v prevažnej väčšine skladá z ťažného vlákna, gumenného tela a textilného obalu.

• Typy klinových remeňov:

Existuje mnoho typov klinových remeňov, ktoré sa líšia svojím prierezom, materiálom a konštrukciou. Medzi najbežnejšie typy patria:

• Klasické klinové remene: Majú tvar rovnostranného lichobežníka.
• Úzke klinové remene: Majú menší prierez ako klasické klinové remene a sú vhodné pre vyššie otáčky.
• Zubové klinové remene: Majú zuby, ktoré zapadajú do drážok remenice a tým zaisťujú presnejší prenos.
• Drážkované klinové remene: Majú viacero drážok na prenos väčšieho krútiaceho momentu.

• Výber klinového remeňa:

Pri výbere klinového remeňa je dôležité zohľadniť nasledujúce faktory:

• Prenášaný krútiaci moment: Veľkosť a typ remeňa by mali byť zvolené tak, aby boli schopné preniesť požadovaný krútiaci moment.
• Otáčky: Rôzne typy remeňov sú vhodné pre rôzne otáčky.
• Priemer remenice: Priemer remenice ovplyvňuje prenosový pomer a životnosť remeňa.
• Prevádzkové podmienky: Je dôležité zohľadniť prevádzkové podmienky, ako sú teplota, vlhkosť a prašnosť.

• Údržba klinových remeňov:

Pre predĺženie životnosti klinových remeňov je dôležité ich pravidelne kontrolovať a udržiavať. Medzi základné úkony údržby patrí:

• Kontrola napnutia: Napnutie remeňa by malo byť pravidelne kontrolované a v prípade potreby upravené.
• Kontrola opotrebovania: Remeň by mal byť pravidelne kontrolovaný, či nevykazuje známky opotrebovania, ako sú praskliny, trhliny alebo poškodenie zubov.
• Výmena opotrebovaného remeňa: Opotrebovaný remeň by mal byť vymenený za nový.





Lw=Lp - výpočtová dĺžka klinového remeňa,dĺžka napnutého remeňa v neutrálnych vláknach.

La - vonkajšia dĺžka remeňa,meraná na vonkajšiej základni remeňa v napnutom stave.

Li - vnútorná dĺžka remeňa,meraná na vnútornej základni remeňa v napnutom stave.

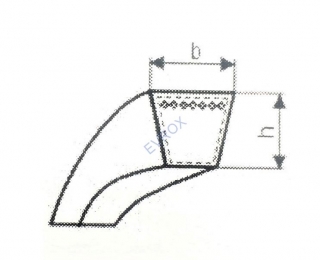

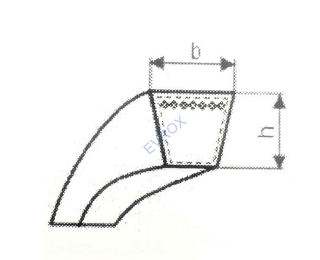

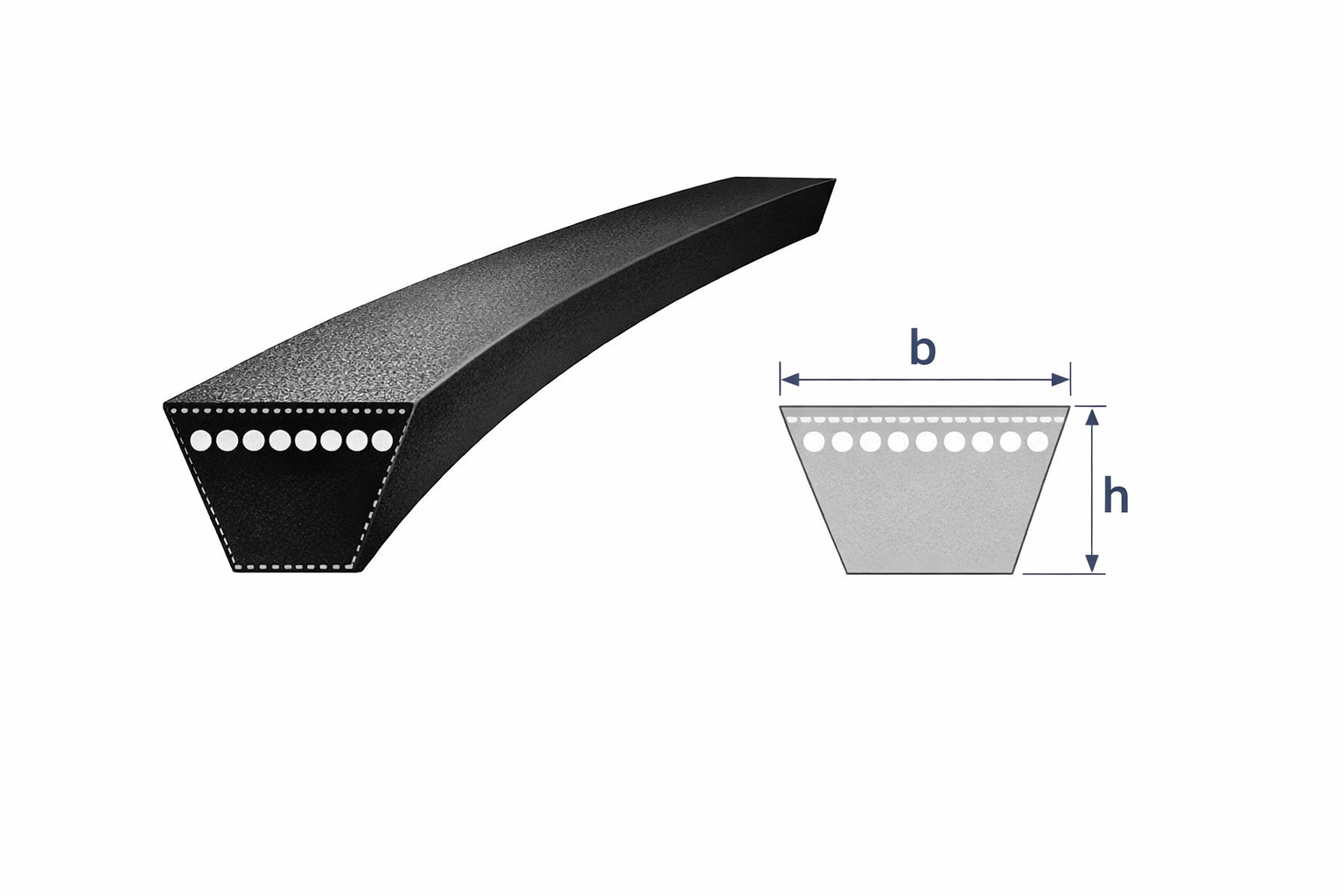

b - šírka klinového remeňa

h - výška klinového remeňa

bw - výpočtová šírka remeňa ( v mieste neutrálnych vláknien)
